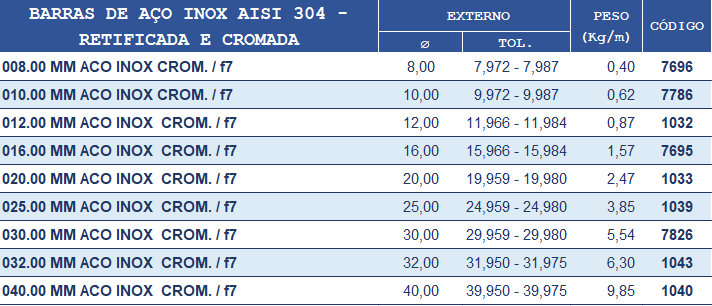

BARRA DE AÇO INOX AISI 304 - RETIFICADO

1.0 - Material: AISI 304

2.0 - Faixa Diâmetros Disponíveis: 8mm até 40mm

3.0 - Comprimento Padrão: de 5.600 a 6.200mm

4.0 - Precisão Dimensional: Tolerância (IT)

5.0 - Excentricidade: IT/2 = Metade da tolerância do diâmetro

6.0 - Acabamento Superficial: Rugosidade Ra Máx. 20μm (medida estatística: 0,05 a 0,15μm)

7.0 - Espessura da Camada de Cromo:
- Diâmetro < 20mm = Mín de 15μm
- Diâmetro > 20mm = Mín de 20μm

8.0 - Dureza da Camada de Cromo: Mín 900 HV

9.0 - Retilineidade – Flecha Máxima:
- Diâmetro > 20mm - 20my
- Diâmetro ≤ 19,05mm – 15my

10.0 - Resistência à Corrosão:
- Diâmetro < 20mm = 120 horas-Rating 9- NSS
- Diâmetro > 200mm = 200 horas-Rating 9- NSS

ISO9227	ASTM	DIN50021	SALT SPRAY TEST
NSS	b117	SS	Natural Salt Spray

11.0 - Embalagem: Barras embalada individualmente por capa protetora PVC, com identificação para rastreabilidade.

12.0 - Classificação do Aço:

ASO GROUP	EN	DIN	W	BS	AFNOR	ASTM
A-CHROME BACI 304	X5CrNi18-10	X5Cr18-10	14.301	304517	27CN18-09	AISI304

13.0 - Tolerância: Conforme ISO 286-2 para ISO f7 μm

Ø EXTERNO (mm)	SUPERIOR	INFERIOR
> 6-10	-13	-28
> 10-18	-16	-34
>18-30	-20	-41
>30-50	-25	-50
>50-80	-30	-60
>80-120	-36	-71
>120-180	-43	-83
>180-250	-50	-96

14.0 - Composição Química:

%C (máx)	%Si (máx)	%Mn (máx)	%P(máx)	%S(máx)	%Cr	%Ni	%N (máx)
0.07	1	2	0.45	0.03	18-20	8-10,5	0.11

15.0 - Propriedades Mecânicas Mínimas:

DIÂMETRO mm	RESISTÊNCIA À TRAÇÃO(mín) Rm N/mm²	LIMITE DE ESCOAMENTO (mín) Rp0.2 N/mm²	ALONGAMENTO (mín) Rp0.2 N/mm²
< 20 ≤ 40	600	190	30
< 40 ≤ 63	850	190	30
< 63 ≤ 160	700	190	30

Sob Consulta: Eixo Linear Sem Cromo
